Höchste Genauigkeit durch modernste Technik

OPC Optics setzt als unabhängiger Hersteller für Prototypen sowie Großserien im Bereich asphärischer und asphärischer Linsen auf innovativste Produktionsprozesse, modernste Technik und optimale Lieferperformance.

Leistungsspektrum

  • Sphärische und asphärische Linsen, Doppelasphären, Achromaten, Baugruppen, komplette Objektive
  • Durchmesser 5-100mm (außerhalb auf Anfrage möglich)
  • Bearbeitung aller optischen Gläser, Kunststoffe sowie UV- und IR-Kristalle
  • Einzelanfertigung bis zur Serienfertigung
  • Lohnmessung optischer Komponenten, Optikdesign und Engineering
  • Technischer Support bei Entwicklungen und projektbezogene Beratung

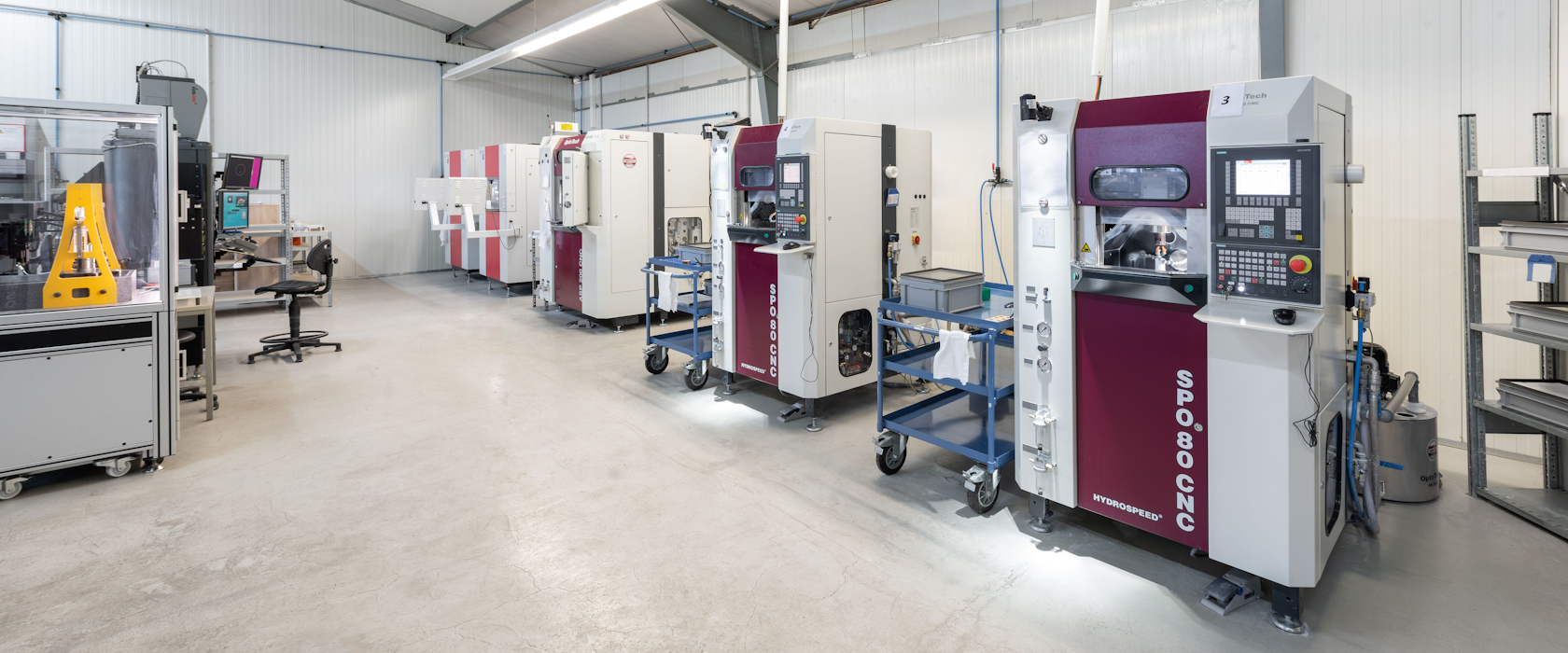

Produktionsmöglichkeiten

Sphären Asphären
(Präzision)
Asphären
(Präzision+)
Doppel-
Asphären
Mittendicken +/- 0,01mm +/- 0,1mm +/- 0,05mm +/- 0,05mm
Durchmesser +/- 0,01mm +/- 0,05mm +/- 0,02mm +/- 0,02mm
Lokaler
Krümmungsradius (cc)
/ 20mm 20mm 20mm
Kippwinkel zwischen
Asphärenfläche und
Sphäre
/ (4/) - 3‘ (4/) – 1,5‘ /
Oberflächen-
unvollkommenheit
(5/) 2 x 0,01 (5/) 5 x 0,25 (5/) 2 x 0,01 (5/) 2 x 0,01
Zentriergenauigkeit (4/) 0,5‘ / / auf Anfrage
Oberflächenform-
toleranz (3/A(B/C)
(3/) 1(0,1) A <= 2μm
B <= 2μm
C <= 0,5µm
RMS = 0,5µm
A <= 0,5μm
B <= 1μm
C <= 0,25µm
RMS = 0,25µm
A <= 0,5μm
B <= 1μm
C <= 0,25µm
RMS = 0,25µm
Kundenspezifische
Lösungen auf Anfrage

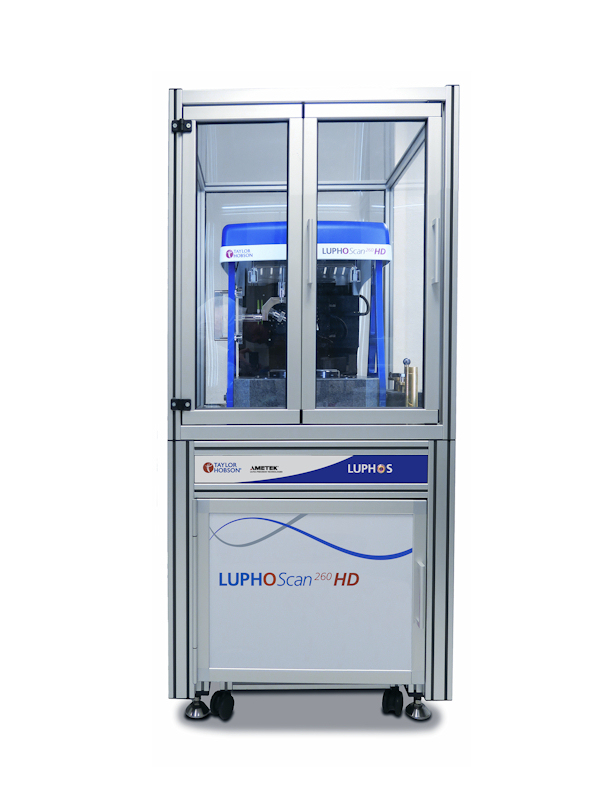

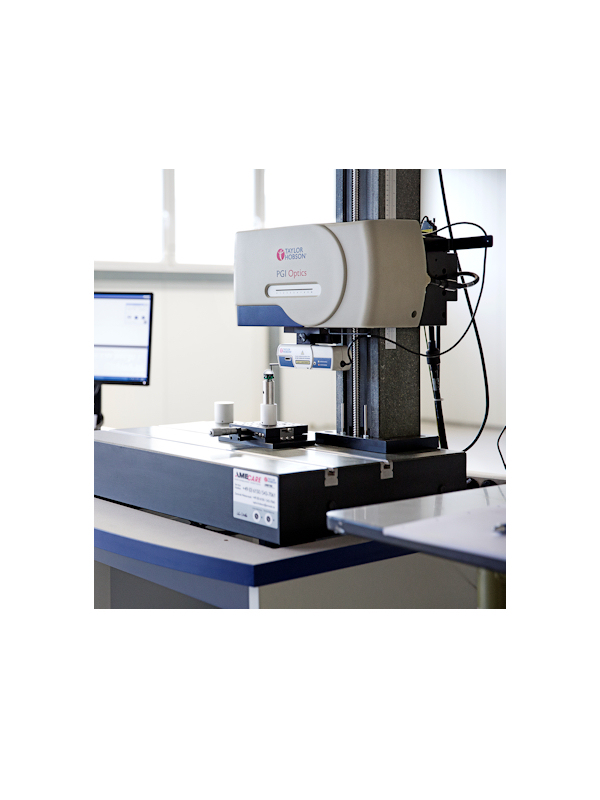

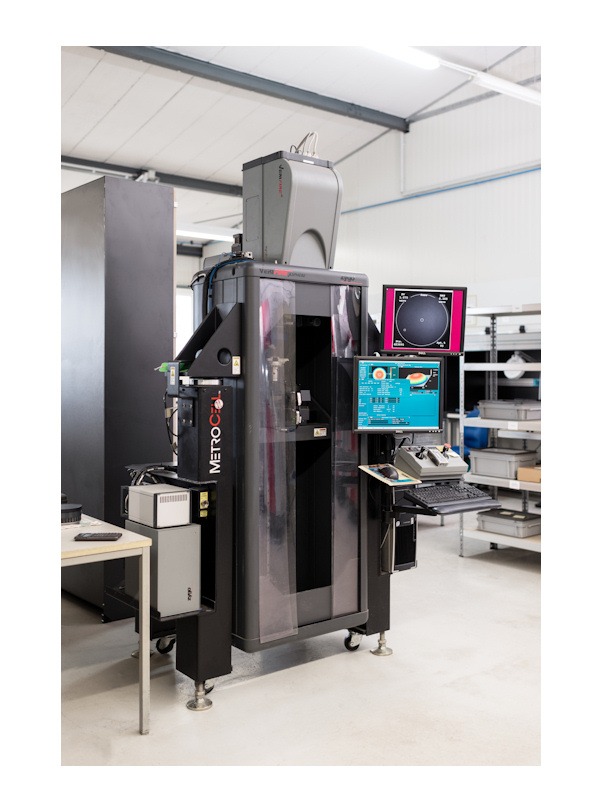

Messen und Prüfen

Unsere Produkte durchlaufen einen umfangreichen Prüfprozess. Um bestmögliche und hochgenaue Ergebnisse zu erzielen, setzen wir auf absolute Highend-Messtechnik. Dies erlaubt uns in absoluter Präzision zu fertigen und geringstmögliche Toleranzen einzuhalten. Eine Übersicht zur eingesetzten Technologie finden Sie unter Maschinenpark und Technologie.

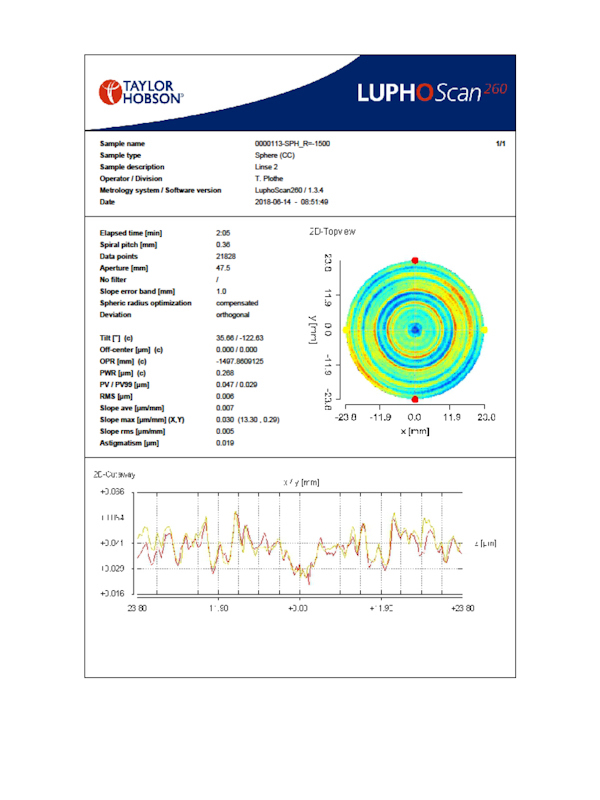

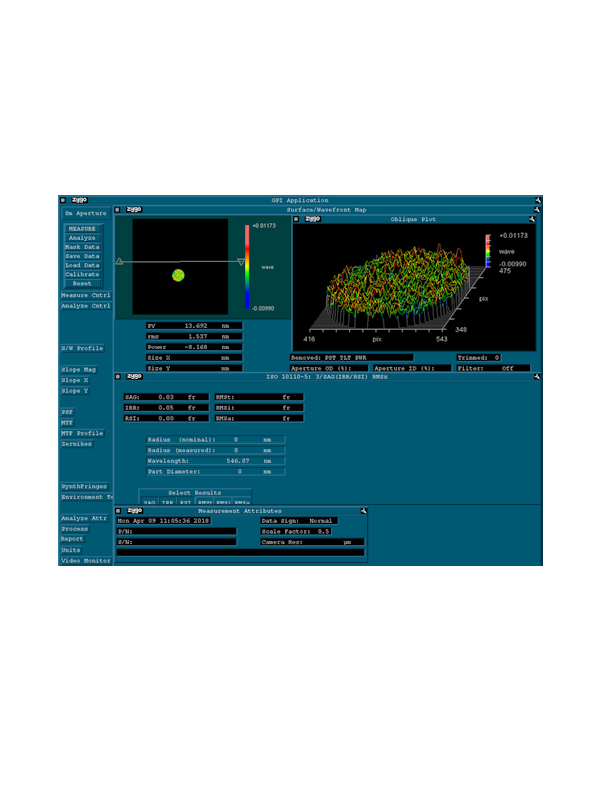

Dokumentation

Dank vollständiger Dokumentation von der Glasschmelze, über die Verarbeitung des Rohglases, bis hin zur fertigen Linse, vertrauen Kunden aus aller Welt auf OPC Optics. Diese haben wir als Standard (inkl. Einzelrückverfolgbarkeit) in unseren Fertigungsprozess integriert. Kunden erhalten die Produktionshistorie ohne Aufpreis.



Profitieren Sie von unseren Stärken

  • Wir bieten Lieferzeiten bereits ab 2 Wochen
  • Keine gesonderten Werkzeugkosten bei allen eigenen Prozessen
  • Höchste Genauigkeit durch modernste Messtechnik
  • Zuverlässigkeit durch automatisierte Prüfprotokolle
  • Bereitstellung der Bestell- und Produktionshistorie inkl. Einzelrückverfolgbarkeit

Standort Deutschland

  • Sphärische und asphärische Linsen, Doppelasphären, Achromaten, Baugruppen
  • Durchmesser 5-100mm (außerhalb auf Anfrage möglich)
  • Bearbeitung aller optischen Gläser, Kunststoffe sowie UV- und IR-Kristalle
  • Einzelanfertigung bis Serienfertigung
  • Objektivfertigung (Meyer Optik Görlitz Objektive)
  • Lohnmessung optischer Komponenten, Optikdesign und Engineering
  • Technischer Support bei Entwicklungen und projektbezogene Beratung

Standort China

  • Eigene Fertigungslinie für preissensitive Komponenten und Optiken
  • Sphärische Linsen Großserien (Automatisierte CNC Fertigung)
  • Objektivfertigung Großserien (Industrie-Objektive und Infrarot-Objektive)
  • Infrarot Linsen (Silicium, Germanium, etc.) Single Diamant Bearbeitung (Precitec und Innolite Maschinen)
  • Kunststoff Linsen
